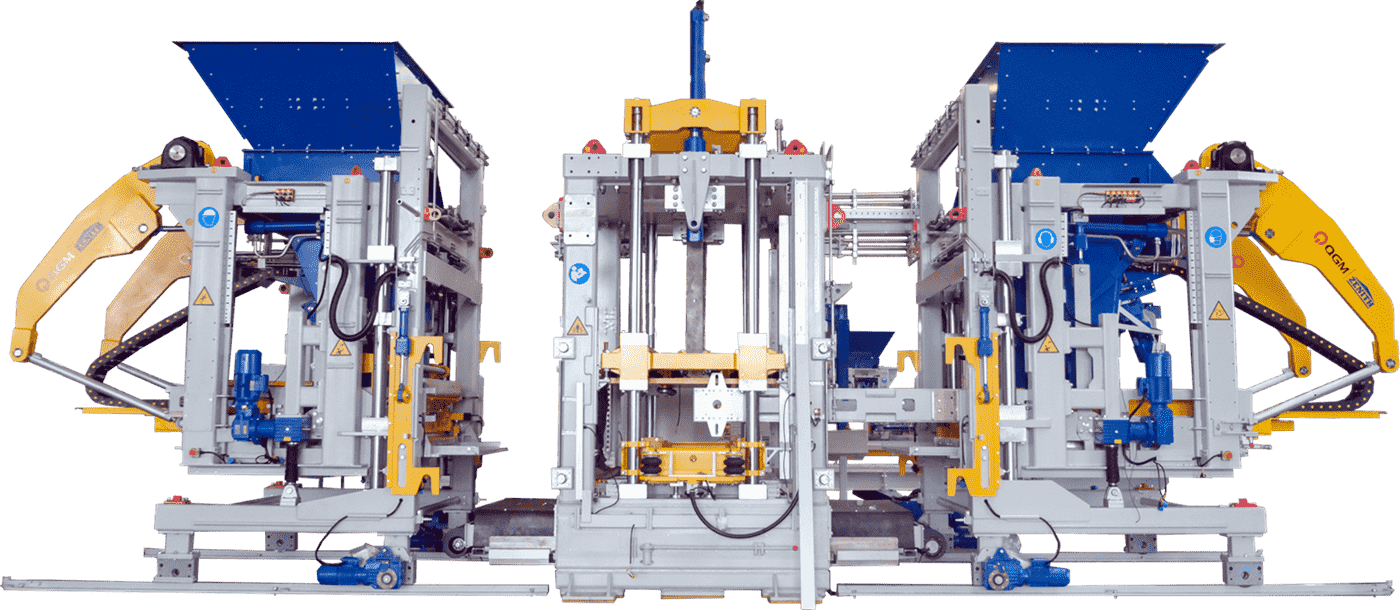

Awtomatikong Block Making Machine

Mga Tampok ng Automatic Block Making Machine

Mga double vibration table, walong servo motors (opsyonal)Top-level block machine

Modular assembly para sa mas madaling pagpapanatiliIba't ibang mga produkto na magagamit

Mas mataas na kapasidad, mas mahusay na pagganap

Mga teknikal na parameter

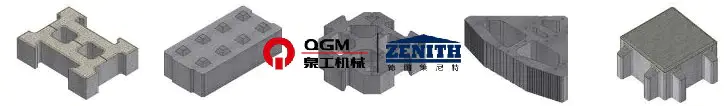

Ang ilang mga Block ay maaaring gawin ng ZN2000-2

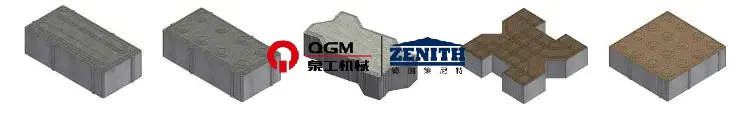

Paver :
Bato ng Damo:
Tubig Pagpapanatili I-block :

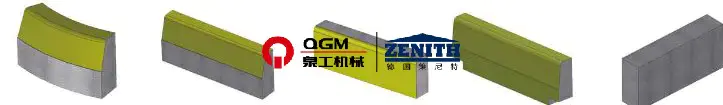

Daan Curbstone:

Mga teknikal na pakinabang

1. Advanced na German Design Frame

Ang mainframe frame ay gumagamit ng isang high-strength na welded frame structure na idinisenyo ng The main frame adopts Germany ZENITH's patentadong high- -strength welded frame structure, na may makatwirang disenyo, uniporme at aesthetically kasiya-siya hinang. Ang buong frame sumasailalim sa vibration treatment para mapawi mekanikal na stress upang matiyak ang mataas na kalidad at katatagan. Ang advanced na disenyo ng istruktura ay nagbibigay-daan para sa palawakin-kakayahang, na may potensyal na magdagdag ng curbstone Gilid ng amag- -pambungad na seksyon ng pagbubukas at pagsasara, withdraw-plate section， insertion device para sa polystyrene core atbp.

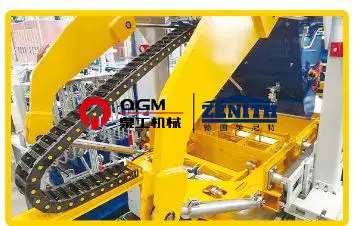

2. Awtomatikong Mabilis na Sistema ng Pagbabago ng Amag

Kapag ang amag ay matatagpuan sa pangunahing posisyon ng makina, napagtanto ng hoisting system awtomatikong pagbabago ng amag sa mabilisang pagpapalit ng amag na aparato. Ang tamper ulo at amag Ang frame ay awtomatikong sasalansan ng pneumatic station, na ligtas, mahusay, madaling patakbuhin at maginhawa upang mapanatili.

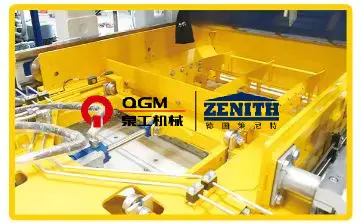

● Pneumatic Mould Clamping Device: Binubuo ng mold support frame at pneumatic Pneumatic Clampers sa magkabilang panig. Sa panahon ng pre-vibration at mga pangunahing cycle ng vibration, nakakatulong ito i-clamp at i-secure ang amag, binabawasan ang vibration at pagkamit ng pinakamahusay na epekto ng vibration, habang pagpapahaba ng buhay ng amag.

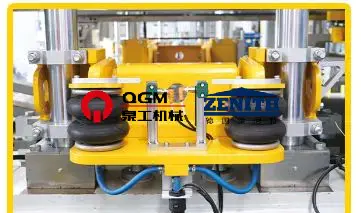

● Pneumatic Tamper Head Clamping Device: Ang tamper head ay naayos ng isang clamping device na may mga airbag, na nagbibigay-daan sa madali at mabilis na pagbabago ng tamper head, nagpapaikli sa pagbabago ng amag oras, at tinitiyak din ang tumpak na docking sa pagitan ng frame ng amag at tamper head.
● Electric Mould Insertion Device: Ginagamit ang mold installation device para hanapin ang amag ang pangunahing makina at alisin ang mga ito sa pamamagitan ng paggamit ng electric mold carrier. Ang tagadala ng amag ay angkop para sa karamihan ng mga hulma sa merkado. Ang iba pang mga espesyal na amag ay maaaring gumamit ng customized carrier.

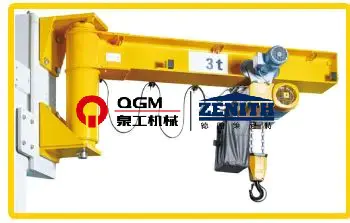

● Mold Change Device: naka-install sa pangunahing frame ng makina, na ginagamit para sa pagtaas ng amag kapag nagpapalit ng amag, nilagyan ng electric chain hoist (crane) at electric walking device

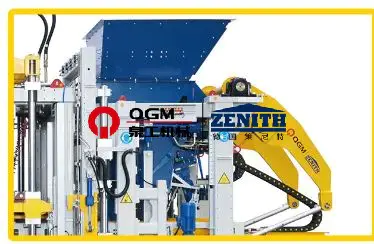

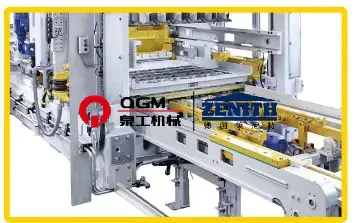

3. Sistema ng Pagpapakain

● Ang feeding box ay hydraulically driven at gumagamit ng high-dynamic na proportional valve control sistema. Ang device na ito ay nilagyan ng hydraulically driven mixing device, na mabilis at epektibong pinupuno ang amag. Ang aparato ng paghahalo ay kinokontrol ng high-dynamic na proporsyonal mga balbula at isang kagamitan sa pagpapakain. Ang front arm ng feeding box ay nilagyan ng adjustable panlinis na brush.
● Matibay na swing -arm feeding, na may malalaking diameter na roller sa magkabilang gilid ng feeding device upang tiyakin ang pantay at matatag na pahalang na paggalaw ng feeding box.
● Ang mga guide rails ng feeding box ay gumagamit ng mga maaaring palitan na wear-resistant strips, na gumagawa ng higit pa maginhawa para sa pagpapanatili

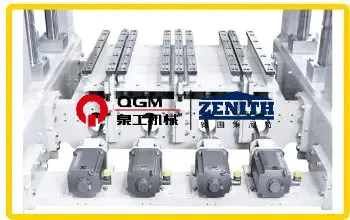

4. "Ultra Dynamic"Servo Vibration System

Ang teknolohiyang "Super Dynamic" na servo vibration ay isang high-efficiency, adaptive vibration sistemang partikular na idinisenyo para sa block machine. Ang mga servo motor ay tumutugon sa pinakamabilis posibleng rate, pagkamit ng pinakamataas na pagganap ng panginginig ng boses, pagbabawas ng paggamit ng semento, paikliin ang mga ikot ng produksyon, at paggawa ng mga produktong kongkretong may mataas na densidad. Ang vibration sistema ay maaaring madaling umangkop sa iba't ibang mga pangangailangan sa produksyon para sa mga kongkretong produkto.

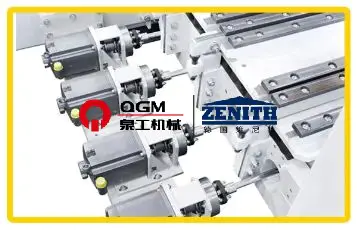

● Walong vibration unit, na may mekanikal na balanse na indibidwal na itinakda ng walong servo drive
● Walong motor shaft na may elastic couplings
● Walong servo motor, bawat isa ay naka-mount sa isang panlabas na vibration isolation crossbeam sa motor frame
● Ang vibration table ay hindi nangangailangan ng oil bath (Eco-friendly)

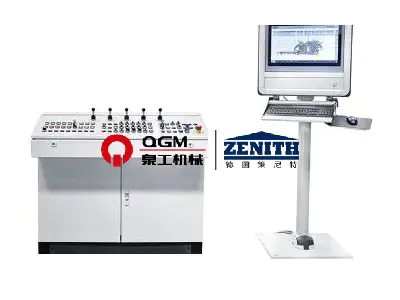

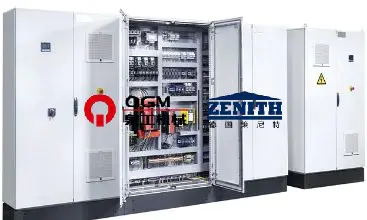

5. Tumpak na Servo Control System

Sa pamamagitan ng signal feedback, ang phase at bilis ng vibration ay kinokontrol, Sa pamamagitan ng signal feedback, ang vibration phase at speed ay kinokontrol, kasabay motion control, at high-speed standby, vibration initiation at vibration elimination maaari makumpleto sa maikling panahon, na tumutulong na paikliin ang cycle time at makamit ang mas mahusay na pagpepreno epekto.' Sa pamamagitan ng posisyon at bilis ng double closed loop, ang kapana-panabik na puwersa ay kinokontrol upang kumilos lamang sa patayong direksyon, na mapakinabangan ang epektibong kapana-panabik na puwersa, habang umiiwas pinsala sa makina sa pamamagitan ng pahalang na kapana-panabik na puwersa, pagpapahaba ng buhay ng serbisyo ng makina， at magagawang gumawa ng magkakaibang mga setting para sa iba't ibang mga kinakailangan ng produkto upang makagawa mataas na kalidad na mga produkto.

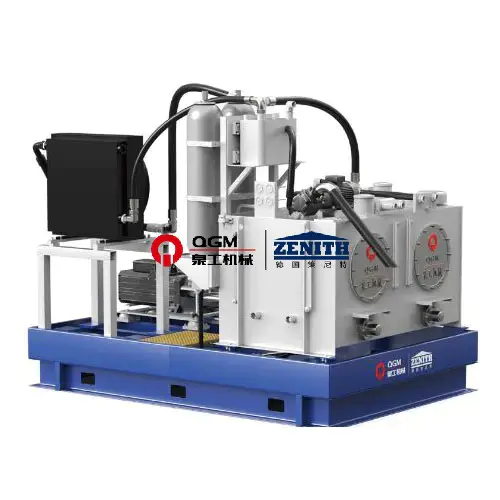

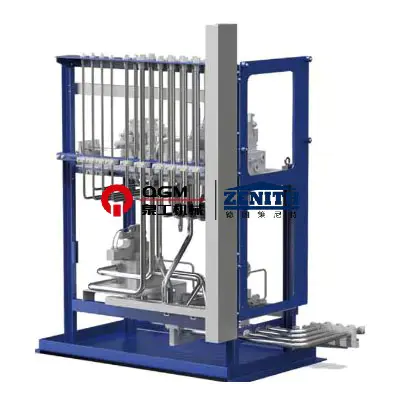

6. Hydraulic System

Ang pressure head, mold frame, aggregate car, at fabric car ay kinokontrol ng Ang tamper head, mold frame, ang feeding box para sa base-mix at face-mix ay kinokontrol. sa pamamagitan ng mga proporsyonal na direksyong balbula na may feedback sa core ng balbula, na nag-aalok ng Maikling oras ng pagtugon. Ang closed- -loop control system (displacement ruler / encoder -PLC- -proportional directional valve-oil cylinder) tinitiyak ang tumpak na kontrol, na may mabilis at matatag na silindro ng langis paggalaw. Gumagamit ang hydraulic station ng variable displacement piston pump, na humihinto pumping pressure oil kapag ang hydraulic system ay umabot sa itinakdang presyon, ibinababa ang pump at pagbabawas ng pagkonsumo ng enerhiya. Ang haydroliko na istasyon ay nilagyan ng isang accumulator para sa pantulong na supply ng langis, na nagpapahintulot sa maramihang mga aksyon na mangyari nang sabay-sabay, na may matatag na presyon ng sistema ng haydroliko. Kasama rin sa system ang isang pressure sensor, na ipinapakita sa panel ng pagpapatakbo para sa madaling pagsubaybay, pati na rin ang sensor ng temperatura, cooler, at heater upang epektibong makontrol ang temperatura ng langis at mapanatili ang magandang hydraulic oil pagganap.
